SUPORTE ADAPTADOR UTILIZADO EM LAJES NERVURADAS QUE PERMITE A FIXAÇÃO DE EXTENSOR AJUSTÁVEL E OUTROS EQUIPAMENTOS AO TETO

Classificação IPC

Resumo técnico

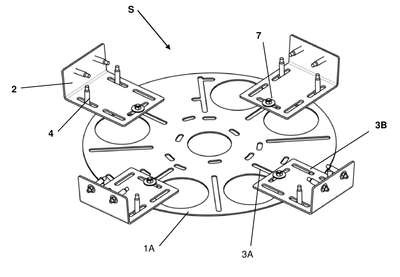

SUPORTE ADAPTADOR UTILIZADO EM LAJES NERVURADAS QUE PERMITE A FIXAÇÃO DE EXTENSOR AJUSTÁVEL E OUTROS EQUIPAMENTOS AO TETO. A presente solicitação de patente de Invenção se refere a estrutura de suporte para fixação de cargas, mais especificadamente a um suporte adaptador multifuncional empregado em lajes do tipo nervuradas, sendo destinado preferencialmente à fixação de extensor para assegurar balanços, mas não se limita na fixação de outros equipamentos de maior carga. Para isso, o suporte adaptador consiste em um conjunto formado por uma base e quatro perfis em formato L. Onde os quatro perfis em formato L são fixados às nervuras da laje por meio de chumbadores tipo parabolt. A base é fixada aos quatro perfis em formato L com parafusos, arruelas e porcas. A base e os perfis L possuem furos oblongos que quando sobreposto ficam transversais entre si. Desta forma, os adaptadores conseguem atender várias medidas e modelos de lajes nervuradas. O suporte em formato L, possui duas opções de tamanho / comprimento, que atende variações de nervuras: 5 cm a 10 cm e 10 cm a 20 cm.
