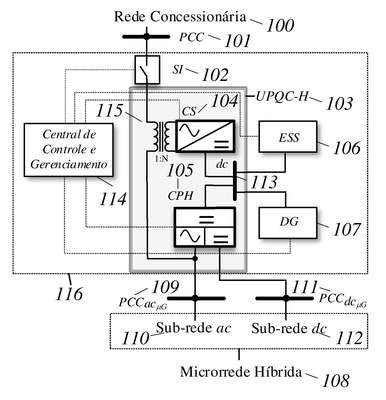

Patente de Invenção CONDICIONADOR DE QUALIDADE DE ENERGIA MULTIFUNCIONAL OPERANDO COMO CONVERSOR DE INTERFACE ENTRE A REDE ELÉTRICA E MICRORREDES HÍBRIDAS — IPC H02M 1/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CONDICIONADOR DE QUALIDADE DE ENERGIA MULTIFUNCIONAL OPERANDO COMO CONVERSOR DE INTERFACE ENTRE A REDE ELÉTRICA E MICRORREDES HÍBRIDAS. Este pedido de patente de invenção refere-se a um condicionador unificado de qualidade de energia híbrido multifuncional nomeado UPQC-H, o qual é projetado para operar como interface entre a concessionária de energia elétrica (100) e microrredes híbridas. O UPQC-H forma os barramentos de correntes alternada (ac) e contínua (dc) da microrrede híbrida, bem como permite a integração de sistemas de geração distribuída e sistemas de armazenamento de energia. As funcionalidades do UPQC-H,o qual conta com a utilização adicional de duas chaves semicondutoras ao circuito de potência do UPQC trifásico convencional, são descritas: 1) melhoria da qualidade deenergia; 2) aplicação versátil para qualquer configuração de microrrede híbrida; 3) troca de energia automática entre os barramentos da microrrede quando conectada àrede concessionária ou ilhada; 4) transições sem interrupção entre a operação ilhada e conectada e vice-versa; e 5) suavização dos problemas relacionados à intermitência das fontes de energia renovável.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
31/05/2022
RPI 2682
Pedido de patente depositado
#2.1
09/02/2021
RPI 2614
Requerimento de pedido de patente
#2.10
Número de Protocolo '870200146067' em 19/11/2020 12:16 (WB)
