PROTETOR DE FORTE IMPACTO HIDRÁULICO

Classificação IPC

Resumo técnico

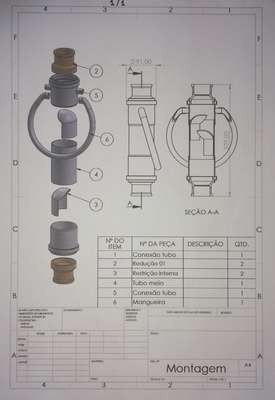

PROTETOR DE FORTE IMPACTO HIDRÁULICO. A presente invenção trata-se de um Produto industrial, caracterizado por ser um dispositivo uma peça cilíndrica, com extremidade - entrada e saída - com diâmetro reduzido de ½ do diâmetro do total do dispositivo. Com espessuras de suas paredes externas duas vezes maiores que a existente na rede, contendo uma alça externa, de tamanho proporcional ao diâmetro da rede, sendo uma mangueira flexível, como um diafragma, para alívio do impacto. Internamente o dispositivo apresenta reentrância côncavas inversamente posicionais, tendo como eixo principal a linha de centro do dispositivo. As reentrâncias internas funcionam como obstáculos redutores de impacto do golpe de aríete ao condicionar que o líquido escoa de uma ponta para outra no interior de um tubo, com desvio de direção, gerando assim uma perda de energia, ou freio - denominada perda de pressão ou perda de carga. Esta perda de energia é devida a mudança de direção e a redução do diâmetro da tubulação. Seu material empregado pode ser de plástico, de acrílico, de fibra, de metal, de bronze e em ferro fundido, com aplicação na área de indústria e na construção civil, em escoamento do tipo turbulento ou laminar, podendo ser empregado em diferentes seguimentos que utilizam-se de tubulação de vasão de fluídos como querosene , gasolina, álcool, óleo diesel, água, vinho, leite, visando eficiência na economia, na natureza, na manutenção de redes e principalmente evitando prejuízos acidentais de rompimento em redes públicas.
