ALOJAMENTO PARA INSERTO PARA FRESA E SUPORTE TIPO CABEÇOTE DE FRESAMENTO

Classificação IPC

Resumo técnico

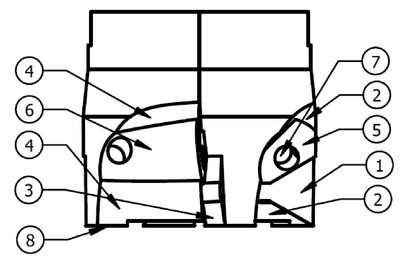

ALOJAMENTO PARA INSERTO PARA FRESA E SUPORTE TIPO CABEÇOTE DE FRESAMENTO. A presente invenção configura um alojamento tipo duplo-negativo para insertos intercambiáveis de geometria negativa, tanto insertos de formato triangular quanto insertos de formato trigonal, com aplicação em fresas tipo haste e suportes tipo cabeçote de fresamento para usinagem de materiais que não formam cavaco do tipo ruptura, além de materiais que formam o cavaco do tipo ruptura. O alojamento pode ser utilizado para fresamento tangencial ou fresamento frontal. O alojamento é constituído por assento com alívio para inserto, geometria de apoio do alojamento, geometria auxiliar da fixação, geometria de escoamento de cavaco, da projeção da geometria de apoio do assento e da projeção da geometria de apoio da fixação. As geometrias são construídas em planos auxiliares inclinados em 3° para as geometrias ligadas ao assento do inserto e 5° para as geometrias ligadas à fixação do parafuso e do fixador, com a geometria de escoamento do cavaco se localizando na fresa tipo haste ou no suporte tipo cabeçote de acordo com o fresamento a ser utilizado. As inclinações dos planos de apoio permitem que se utilize um inserto de geometria negativa, que possui arestas de corte em ambas as faces para a utilização no processo de fresamento, uma economia de cinquenta porcento nos insertos, comparando com a utilização de arestas de corte utilizáveis dos insertos de geometria positiva em uma face.
