DISPOSITIVO QUEBRA ONDAS PARA TANQUES

Classificação IPC

Resumo técnico

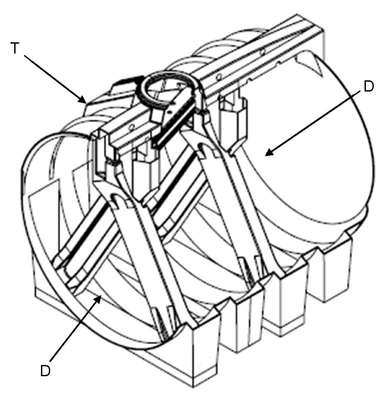

DISPOSITIVO QUEBRA ONDAS PARA TANQUES. A presente patente de invenção se refere a um dispositivo (D) quebra ondas instalado no interior de um tanque (T) reservatório de líquidos (não ilustrados), em que cada dispositivo (D) compreende dois segmentos inferiores inclinados (2) que são instalados em uma região inferior do tanque (T) e se encontram em uma região de sustentação intermediária (3), a partir do qual se projeta um segmento superior reforçado (1) que é instalado em uma região superior do tanque (T). Assim, o dispositivo (D) apresenta essencialmente um formato de Y invertido, que proporciona uma coluna de sustentação no interior do tanque (T). A região de sustentação intermediária (3) é configurada por uma região estrutural mais robusta do que os segmentos inferiores inclinados (2) e provê maior resistência estrutural na junção dos segmentos (1 e 2). Ainda, cada segmento inferior inclinado (2) compreende uma extremidade de acoplamento inferior (20), e o segmento superior reforçado (1) compreende uma extremidade de acoplamento superior (10), sendo que cada extremidade de acoplamento (10 e 20) é compatível com o formato e dimensões do tanque (T).
