BARRA MÓVEL COM GUIA DE APOIO E DIVISÓRIAS DIRECIONADORAS PARA BANDEJA DE COLHEITADEIRA DE GRÃOS

Classificação IPC

Resumo técnico

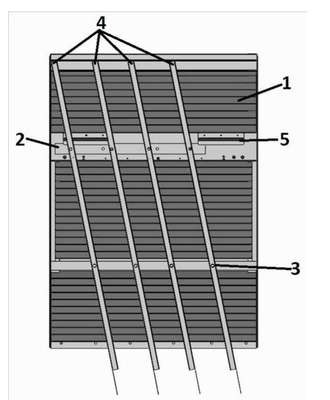

BARRA MÓVEL COM GUIA DE APOIO E DIVISÓRIAS DIRECIONADORAS PARA BANDEJA DE COLHEITADEIRAS DE GRÃOS. Compreendido por barra móvel (2), guia de apoio (5), divisórias direcionadoras (4), giro fixo (3), bandeja (1) de modo que esta barra possibilita mover as divisórias de um lado para outro com mais curso, sem haver perigo de abrir frestas, e com isso tenham uma movimentação máxima, com um ângulo bem maior, essa barra pode ser utilizada em qualquer equipamento ou bandeja, que se ajusta para qualquer tipo ou marca de colheitadeira, inclusive axial. A divisória é fabricada em uma peça única sem soldas ou emendas com apenas duas dobras com isso fica reforçada e leve, com essa invenção evita acúmulo de sujeira, a bucha de borracha do giro fixo e a bucha de nylon do giro móvel é presa na própria divisória. A bandeja na máquina colheitadeira de grãos tem a função de pré separar e transportar o produto colhido até as peneiras, este transporte é prejudicado quando a máquina está trabalhando em desnível, pois suas divisórias não distribuem corretamente o produto sobre as peneiras, sobrecarregando a peneira que está situada na parte inferior naquele momento, desta forma, a peneira sobrecarregada acaba descartando o produto juntamente com a palha, e com essa melhoria de curso maior o produto é distribuído de maneira uniforme e eficiente sobre as peneiras, evitando que o produto seja jogado fora.
