DISPOSIÇÃO CONSTRUTIVA APLICADA A CAIXA MODULAR DE PROTEÇÃO E DE DISTRIBUIÇÃO DE CABOS ÓPTICOS E SUAS CONEXÕES

Classificação IPC

Resumo técnico

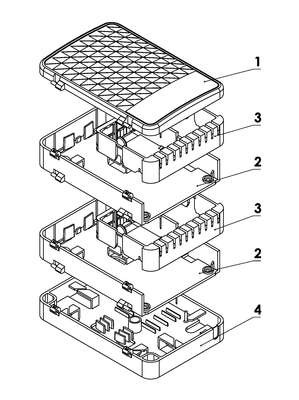

DISPOSIÇÃO CONSTRUTIVA APLICADA A CAIXA MODULAR DE PROTEÇÃO E DE DISTRIBUIÇÃO DE CABOS ÓPTICOS E SUAS CONEXÕES sendo conjunto caixa distribuidora com tampa(1), que contém módulo de adaptadores(2), painel de adaptadores(3) e módulo de fusão(4), sendo que os componentes(1,2,3,4) permitem a partir de combinação entre estes, a modularidade de montagem em configurações distintas sendo módulo de fusão(4) e tampa(1); módulo de fusão(4) módulo de adaptadores(2) e tampa(1); módulo de fusão(4) com dois módulos de adaptadores(2) e tampa(1);dois módulos de adaptadores(2) e uma tampa(1); de modo que a modularidade é possibilitada devido ao encaixe desenvolvido de dobradiça e acoplamento das travas(A), sendo que o módulo de adaptadores(2) é acoplado o painel de adaptadores(3) por um sistema de trava rápida(B) para o processo de montagem e desmontagem do conjunto e o acesso aos adaptadores e conectores; estando previsto a acomodação de até dez adaptadores do tipo SC(C), splitters desbalanceados um por dois, e balanceados um por oito para aplicação de cascateamento do sinal óptico(D) e a partir do painel de adaptadores(3), permite-se a ancoragem dos cabos ópticos do tipo Drop Compacto FTTH(E), existindo o sistema de abertura sem ferramentas do tipo tooless(F); de forma que o módulo de fusão(4) permite-se acomodar até doze fusões(G) e splitter óptico de até um por dezesseis(H), sendo a capacidade de entrada de cabo óptico com diâmetro de até dez milimetros(I) e transição das fibras entre os módulos sendo realizado o mais próximo ao eixo de giro evitando-se o estiramento das fibras quando realizado o processo de abertura (J), além de que a fixação do conjunto na superfície é realizada por três pontos no módulo de fusão(4) e dois pontos no módulo de adaptadores(2).
