BOMBA MULTIFÁSICA

Classificação IPC

Prioridades unionistas

Resumo técnico

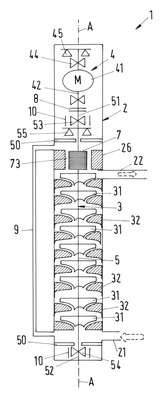

BOMBA MULTIFÁSICA.A presente invenção refere-se a uma bomba multifásica para transportar um fluido de processo multifásico, que compreende um alojamento de bomba (2) com uma entrada de bomba (21) e uma saída de bomba (22), um rotor (3) disposto no alojamento da bomba (2) e configurado para girar em torno de uma direção axial (A) e pelo menos um mancal radial (53, 54) que possui um carreador de suporte (58) e uma estrutura de suporte (57) para sustentar o rotor (3) em relação a uma direção radial perpendicular à direção axial (A), na qual o rotor (3) compreende um eixo de bomba (5) e pelo menos um impulsor (31) montado de modo fixo sobre o eixo da bomba (5) para transportar o fluido de processo a partir da entrada da bomba (21) para a saída da bomba (22), na qual uma película de compressão amortecedora (10) é provida para reduzir as vibrações do rotor (3), na qual a película de compressão amortecedora (10) é disposta em torno da estrutura de suporte (57) do mancal radial (53, 54), na qual a película de compressão amortecedora (10) possui uma superfície radialmente externa (101), na qual uma lacuna de amortecimento (12) é criada em um local entre a estrutura de suporte (57) do mancal radial (53, 54) e a superfície radialmente externa (101) da película de compressão amortecedora, e na qual a lacuna de amortecimento (12) é configurada para receber um fluido de amortecimento.
