PROCESSO DE FABRICAÇÃO DE TROCADORES DE CALOR COMPACTOS COM CANAIS TRIDIMENSIONAIS E/OU COMUNICANTES

Classificação IPC

Resumo técnico

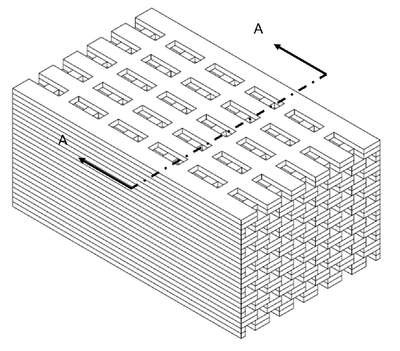

PROCESSO DE FABRICAÇÃO DE TROCADORES DE CALOR COMPACTOS COM CANAIS TRIDIMENSIONAIS E/OU COMUNICANTES. Na presente patente encontram-se concepções geométricas e técnicas de fabricação de trocadores de calor compactos, que permitem a obtenção de tais equipamentos com maior eficiência, tanto do ponto de vista térmico, promovendo maior troca térmica, como do ponto de vista hidrodinâmico, evitando problemas relacionados a entupimento, alta perda de carga e má distribuição do escoamento. Apresenta-se, aqui, técnica construtiva baseada no empilhamento de placas com furos/rasgos usinados. Após a união da pilha de placas, os furos/rasgos atuam conjuntamente, formando canais e ramais bi ou tridimensionais. Dessa forma, promove-se o escoamento em mais de uma direção no interior dos ramais, favorecendo a mistura e a circulação do fluido. Ademais, concepções com canais intercomunicantes contornam problemas de entupimento e má distribuição da vazão mássica dentro do trocador de calor. Assim, pretende-se aqui apresentar ao mercado trocadores de calor mais eficientes, que possam ser usados pelas indústrias.
