MÓDULO DE ASSISTÊNCIA PARA UM SISTEMA DE DIREÇÃO ASSISTIDA DE UM VEÍCULO AUTOMOTOR, COM ELIMINAÇÃO DO RISCO DE EJEÇÃO DE UMA GAIOLA DE SEPARAÇÃO DE UM MANCAL DE ROLAMENTO MECÂNICO

Classificação IPC

Prioridades unionistas

Resumo técnico

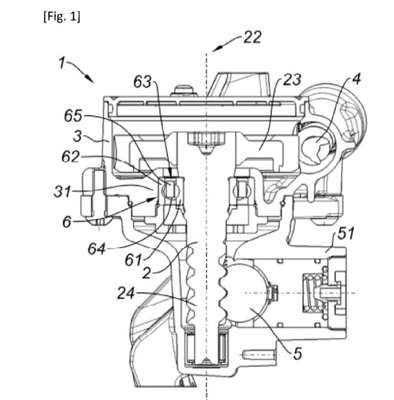

MÓDULO DE ASSISTÊNCIA PARA UM SISTEMA DE DIREÇÃO ASSISTIDA DE UM VEÍCULO AUTOMOTOR, COM ELIMINAÇÃO DO RISCO DE EJEÇÃO DE UMA GAIOLA DE SEPARAÇÃO DE UM MANCAL DE ROLAMENTO MECÂNICO. Um módulo de assistência para um sistema de direção assistida 1 de um veículo automotor, incluindo uma caixa de redução (3) na qual é montado um redutor ligado em rotação a um eixo de saída (2) provido de um pinhão (24), sendo o referido eixo de saída (2) montado de forma rotativa dentro da caixa de redução (3) em torno de um eixo longitudinal (22) por meio de pelo menos um mancal de rolamento mecânico (6) transportado por um rolamento provido na caixa de redução (3) entre a roda tangente (23) e o pinhão (24), tendo o referido mancal de rolamento mecânico (6) vários elementos rolantes (64) mantidos a uma distância uns dos outros por uma gaiola de separação (65), sendo os referidos elementos rolantes e a referida gaiola de separação (65) dispostos em um espaço de mancal de rolamento anular (63) formado entre um anel interno coaxial (61) e anel externo (62), o referido módulo de assistência sendo caracterizado por compreender pelo menos um elemento de bloqueio (32) tendo pelo menos uma superfície de batente (33) voltada para o espaço de mancal de rolamento anular (63) a uma distância tal que pelo menos uma das superfícies de batente (33) evita uma ejeção da referida gaiola de separação (65) para fora do espaço de mancal de rolamento anular (63).
