FOGÃO A GÁS COM CONTROLE DE CHAMA E MÉTODO

Classificação IPC

Resumo técnico

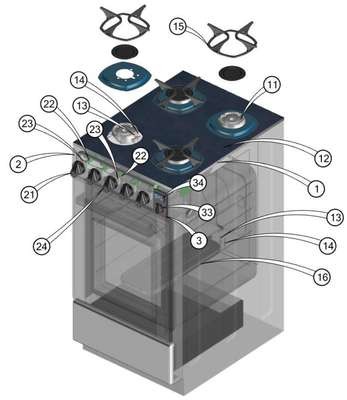

FOGÃO A GÁS COM CONTROLE DE CHAMA E MÉTODO. Trata-se de fogão a gás dotado de uma placa eletrônica (3) com temporizador (33) controlador do tempo de chama nos queimadores (11) e cada queimador (11), embutido em mesa (1) de material não ferroso antichama, possui acoplado um eletrodo (13) e um sensor corta gás (14) e o fogão possui meios para que o fluxo de gás até os queimadores (11) do fogão seja automaticamente interrompido, e um temporizador (33) único controla o limite de tempo da chama nos diversos queimadores (11) e o fogão possui registro eletromecânico (22) com micro chave (23) na entrada do gás, e a micro chave (23) está conectada ao eletrodo (13) através de uma usina (35), e o sensor corta gás (14) é com fio (17), tipo Kanthal, e o queimador (11) de mesa possui bico injetor, queimador e trempe com configuração geométrica destacável e suficientemente igual a forma geométrica do modelo tripla chama existente, e o botão (33) ajusta o tempo limite de cocção, escolhe um queimador (11) e abre o registro eletromecânico (22) através de botão (21), e simultaneamente pressiona a micro chave (23) que envia comando para a usina (35) gerar uma faísca no eletrodo (13) do queimador (11) escolhido, e o temporizador (33) habilita a faísca, no eletrodo (13) que opera por até cinco segundos, e o sistema identifica o queimador (11), acende um LED (34) no painel eletrônico (3), e após ocorrer o tempo programado, faz o desligamento automático do fluxo de gás e faz o acionamento do dispositivo de sinalização de áudio, e do pisca-pisca alerta no painel eletrônico (3), e o fogo do queimador (11), ao se apagar antes do tempo programado, aciona o sensor corta gás(14) encaixado no queimador(11) e este envia comando para a micro chave (23) conectada no registro eletromecânico (22), fechando o dito registro.
