MÁQUINA DE ENSAIOS MECÂNICOS PARA MATERIAIS EM BALANÇO

Classificação IPC

Resumo técnico

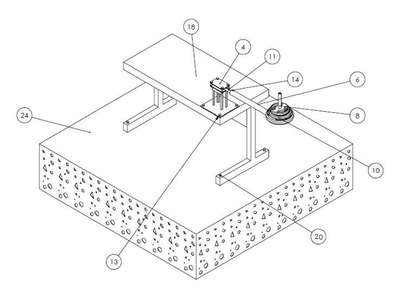

MÁQUINA DE ENSAIOS MECÂNICOS PARA MATERIAIS EM BALANÇO. A presente invenção refere-se a um dispositivo de ensaios mecânicos utilizando corpos de prova produzidos em diversos materiais,com e sem entalhes, em balanço, para estudos sobre mecânica da fratura comaplicação industrial, científica e no ensino técnico-tecnológico. É fabricado em uma base sólida de açofixada a uma bancada. Os esforços aplicados no corpo de prova se dão através de um braço de alavanca com diversas anilhasde um lado e fixado entre chapas metálicasna base da máquina, criando um sistema em balanço com o corpo de prova engastado na base. Conforme a carga é adicionada, o corpo de prova tende a falhar, onde ocorre o acúmulo de tensões. Em materiais dúcteis, com e sem entalhe, o corpo de prova vai deformando lentamente conforme a carga aplicada até a falha total, dividindo o corpo de prova, na região definida pelo entalhe. Em materiais frágeis, com e sem entalhe, o corpo de prova rompe sem grande deformação. A partir das medidas de tempo de falha, influência do tamanho do entalhe e carga aplicada, é possível obter dados para geração de gráficos e cálculos específicos conforme as características do material em teste.
