DISPOSITIVO APLICADO EM REPUXADEIRA PORTÁTIL ELETROMAGNÉTICA

Classificação IPC

Resumo técnico

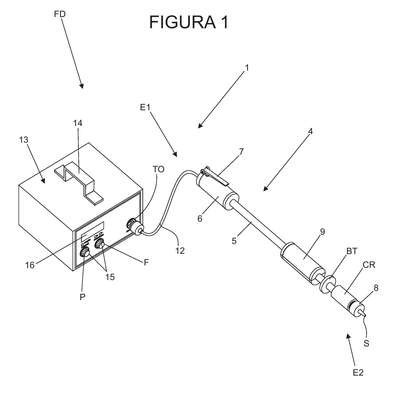

DISPOSITIVO APLICADO EM REPUXADEIRA PORTÁTIL ELETROMAGNÉTICA. Consiste de quatro modelos de ferramentas ou dispositivo (FD), sendo martelo caneta repuxadeira de indução (1), um martelo de indução contra peça metálica (2) (martelo vibratório) e o outro martelo de aquecimento por indução com ponteira espiral (3); o martelo caneta repuxadeira de indução (1), tem a forma construtiva, que consiste basicamente de um bastão circular (4) composto por um eixo (5), que numa extremidade (E1) é composto por um pegador (6) que apresenta um gatilho de acionamento (7), na outra extremidade (E2) do bastão (4) apresenta um batente circular (BT), que é confrontado por um cilindro roscado (CR) para introdução de bicos removíveis (8) dotado de sensor (S), e no eixo (5) entre pegador (6) e o bico removível (8) constitui-se de um peso cilíndrico bipartido (9), que é fixado por parafusos (10), o cilindro (CR) consiste internamente uma bobina (11), interligado a um cabo (12) que passa internamente para o eixo (5) e sai do pegador (6) para ser é introduzido na tomada (TO) da caixa central eletrônica (13) dotado de uma alça (14); a caixa de central eletrônica (13) é dotada de controle de potência (P) e da freqüência (F) por meio de botões (15) auxiliado por uma tela display (16), que internamente a caixa central eletrônica (13) é constituída de um transistor (T) provida de um transformador (17) que gera correntes continua em intensidade suficiente para produzir um campo magnético no enrolamento da bobina (11).
