MECANISMO PARA ABERTURA AUTOMÁTICA DE PORTAS DE CAÇAMBAS DE VEÍCULOS AUTOMOTIVOS

Classificação IPC

Resumo técnico

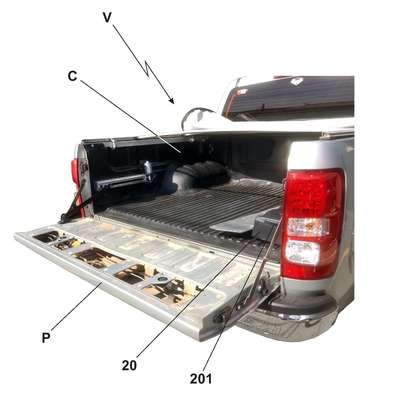

MECANISMO PARA ABERTURA AUTOMÁTICA DE PORTAS DE CAÇAMBAS DE VEÍCULOS AUTOMOTIVOS. Pertencente à área mecânica, trata-se de um mecanismo para abertura automática de portas basculantes de veículos dotados de caçambas, o qual permite a abertura e fechamento da respectiva porta, sem a necessidade de se utilizar as mãos para sustentar a porta. O mecanismo compreende um módulo de controle (1) ligado ao sistema de destravamento formado por dois atuadores (2), que são acoplados por cabos de aço (21) às linguetas (L) da porta (P), além de um controle remoto (3) fixo na parte interna da mesma e ligado a um interruptor de freio traseiro de moto (4) acoplado a uma das varetas da maçaneta. Dito módulo (1) é ligado também ao sistema de deslocamento formado por um corpo (5) em C, dotado de canal externo (51) onde são acoplados os sensores de fim de curso (6) e internamente alojado o eixo de rosca sem fim (7), o qual é acionado por um motor (8) e tem acoplada a porca acionadora (9) dotada de um pino perpendicular (91) e um imã (92). Dito pino perpendicular (91) recebe uma das extremidades da haste (10) que tem a outra extremidade fixa na lateral da porta (P).
