MOTOR HIDRÁULICO

Classificação IPC

Resumo técnico

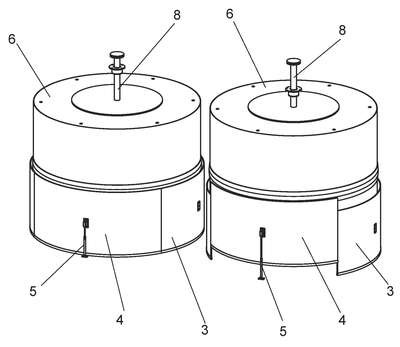

MOTOR HIDRÁULICO. O presente pedido de patente idealiza um motor hidráulico, pertencente ao campo dos artigos para conversão de energia, de uso mais precisamente na conversão de energia hidráulica em energia mecânica; mais especificamente o objeto do presente pedido de patente é constituído a partir de um tanque de geometria prismática retangular (2) horizontalizada, completamente fechado, preenchida com água, que possui em seu interior dois alojamentos (3) de geometrias cilíndricas, dotadas de comportas (4) de movimentação vertical, acionadas por pistões (5) hidráulicos ou pneumáticos e ostentam em seus interiores êmbolos flutuantes (6), que por suas vezes possuem hastes (8), que se projetam verticalmente para cima e transpassam a face superior do tanque (2) e são conectados em bombas hidráulicas (7); e abaixo dos alojamentos (3) há um compartimento inferior (12) separado ao meio por uma placa transversal (13), a qual é transpassada por dois êmbolos deslizantes (9) horizontais movimentadas por pistões (15) hidráulicos ou pneumáticos; sendo que os acionamentos das comportas (4) e as movimentações dos êmbolos deslizantes (9) são sincronizados, de forma a preencher e esvaziar os alojamentos (3) alternadamente, fazendo com que os êmbolos flutuantes (6) de cada alojamento (3) ascendam e descendam alternativamente, movimentando as bombas (7).
