DISPOSITIVO INSUFLADOR DE AR PARA ESTRUTURAS E OBJETOS INFLÁVEIS, ACOPLADO COM CARREGADOR BIVOLT PARA ALIMENTAÇÃO ELÉTRICA DE COMPRESSOR DE AR

Classificação IPC

Resumo técnico

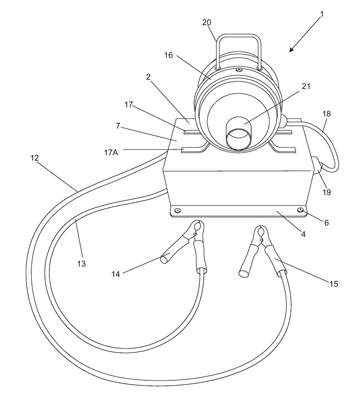

"DISPOSITIVO INSUFLADOR DE AR PARA ESTRUTURAS E OBJETOS INFLÁVEIS, ACOPLADO COM CARREGADOR BIVOLT PARA ALIMENTAÇÃO ELÉTRICA DE COMPRESSOR DE AR. Para possibilitar que estruturas e objetos infláveis (IN), sejam armados por ar comprimido provindo de compressor de ar (16) tanto em áreas ermas, onde não haja rede de abastecimento energia elétrica, quanto por bateria (B) de veículo automotivo, ou mais precisamente o próprio veículo que transporta o conjunto inflável (IN) ao local de montagem. Para tanto, um gabinete (2) aloja internamente um carregador bivolt 12V - 220V (9) com seus contatos (10) (11) passíveis de conexão a cabos elétricos (12) (13) e garras ?jacaré? identificadas por polo positivo (+) (14) e polo negativo (-) (15), para serem conectadas à bateria (B). O gabinete (2) recebe o travamento, externamente, do compressor de ar (16) dotado de cabo (18) com plugue (19), além de entrada (21) e uma saída (22) de ar, sendo nessa última acoplado um tubo inflador (23) com encaixe (24) e um bico (25) de acoplamento a um objeto, estrutura ou outro inflável (IN). No local de montagem, não havendo energia da rede de abastecimento, a bateria (B) do veículo automotivo (V) pode então alimentar o compressor de ar (16) através do carregador bivolt (9), ou, havendo energia da rede de abastecimento, o carregador bivolt (9) é ligado diretamente à rede elétrica. Em ambas as situações, o compressor de ar (16) é alimentado eletricamente para insuflar o inflável (IN).
