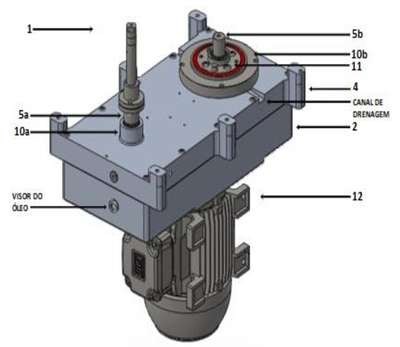

Patente de Invenção DISPOSIÇÃO CONSTRUTIVA APLICADA A ACIONAMENTO de EQUIMATEC INDUSTRIA DE MÁQUINAS EIRELI — IPC F16H 1/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSIÇÃO CONSTRUTIVA APLICADA A ACIONAMENTO. Disposição construtiva aplicada em acionamento, Conforme um primeiro aspecto principal, a presente invenção consiste em uma disposição construtiva aplicada a acionamento (1) que é composto por: caixa das engrenagens (2), vedação da caixa de engrenagens (3), tampa da caixa de engrenagens (4), eixo de transmissão de movimento 1 (5a), eixo de transmissão de movimento 2 (5b), tubo de transmissão de movimento (5c), eixo de transmissão de movimento interno 1 (6a), eixo de transmissão de movimento interno 2 (6b), eixo de transmissão de movimento interno 3 (6c), engrenagem helicoidal de transmissão de torque 1 (7a), engrenagem helicoidal de transmissão de torque 2 (7b), engrenagem helicoidal de transmissão de torque 3 (7c), engrenagem helicoidal de transmissão de torque 4 (7d), engrenagem helicoidal de transmissão de torque 5 (7e), engrenagem helicoidal de transmissão de torque 6 (7f), engrenagem helicoidal de transmissão de torque 7 (7g), pinhão helicoidal de transmissão de torque 1 (8a), pinhão helicoidal de transmissão de torque 2 (8b), pinhão helicoidal de transmissão de torque 3 (8c), rolamentos (9), flange espaçador 1 (10a), flange espaçador 2 (10b), flange espaçador 3 (10c), tubo acionador externo (11) e motor de indução elétrica (12).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
30/11/2021
RPI 2656
Pedido de patente depositado
#2.1
08/09/2020
RPI 2592
Requerimento de pedido de patente
#2.10
Número de Protocolo '870200062862' em 21/05/2020 11:39 (WB)
