SISTEMA PARA MONITORAMENTO E DETECÇÃO EM TEMPO REAL DE FALHA EM CABO DE AÇO POR EMISSÃO ACÚSTICA

Classificação IPC

Resumo técnico

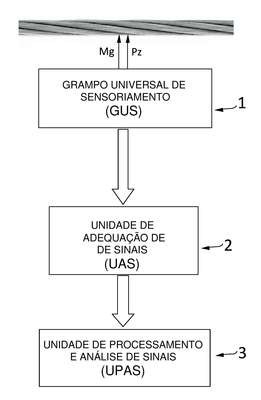

SISTEMA PARA MONITORAMENTO E DETECÇÃO EM TEMPO REAL DE FALHA EM CABO DE AÇO POR EMISSÃO ACÚSTICA.A presente patente de invenção se refere a um sistema para monitorar cabo de aço, submetido a um tensionamento estático ou dinâmico com ancoragem fixa ou com movimentação, que tem por objetivo a sinalizar risco de ruptura iminente ou imediata. O dito sistema é constituído por um grampo universal de sensoriamento (GUS), unidade de adequação de sinais (UAS) e unidade de processamento e análise de sinais (UPAS). Os sinais característicos das emissões acústicas, produzidos em um cabo sob condições de trabalho, são obtidos por meio de captadores montados no grampo universal de sensoriamento. Os ditos sinais, então são enviados à unidade de adequação de sinais onde são amplificados e reduzidos os ruídos. Os sinais já adequados são enviados para a unidade de processamento e análise de sinais onde são processados por um programa específico baseado em análise no domínio da freqüência (FFT) e em redes neurais. Através de ensaios de simulação in situ, ou em laboratório, um banco de dados pode ser gerado e ser utilizado para caracterizar e sinalizar a falha. A presente invenção aplica-se, sobretudo, nos setores técnicos da construção civil e operação de cargas.
