COMPÓSITO ZNNB2O6 (ZNO)-CATIO3 (CTO) COM ESTABILIDADE TÉRMICA E COEFICIENTE DE TEMPERATURA DE FREQUÊNCIA RESSONANTE OBTIDO NA FAIXA DE ±10 PPM/°C PARA APLICAÇÕES EM CIRCUITOS DE MICROONDAS

Classificação IPC

Resumo técnico

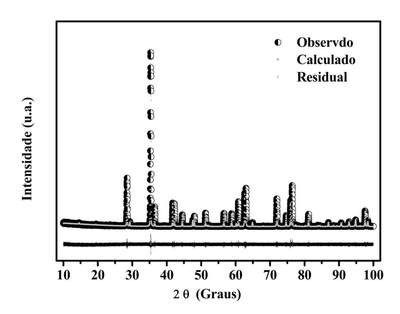

COMPÓSITO ZnNb206 (ZNO)-CaTi03 (CTO) COM ESTABILIDADE TÉRMICA E COEFICIENTE DE TEMPERATURA DE FREQUÊNCIA RESSONANTE OBTIDO NA FAIXA DE +/- 10 ppm/°C PARA APLICAÇÕESEM CIRCUITOS DE MICRO-ONDAS.Neste pedido de patente um compósito de niobato de zinco (ZnNbO6) adicionado com titanato de cálcio (CaTiO3) seguindo as proporções de 0%, 10%, 20%, 45%, 55% e 80% em mol foram construídos pelo método de reação em estado sólido, calcinado a 900°C, sinterizados a 1150°C e investigados pela técnica de Hakki-Coleman e pelo método Silva?Fernandes?Sombra (SFS) na região de micro?ondas. O coeficiente de temperatura da frequência ressonante (tf) com a adição de CTO passou de negativo para positivo, consequentemente passando pelo valor zero. Na composição de 45% de CTO o valor do tf foi de -8,16 ppm/oC, onde este valor está no intervalo de ±10 ppm/oC, ou seja, nesta composição um dispositivo com este compósito apresentará estabilidade térmica mantendo constante suas propriedades dielétricas com a variação de temperatura sofrida. Os compósitos devido a adição de CTO apresentarão variação na permissividade entre 23,08 e 129,14, sendo a variação desses valores atribuídas as propriedades dielétricas do CTO. O comportamento estável em relação a variação de temperatura é comprovado pelo valor mostrado do tf na porcentagem de 45%. A estabilidade adquirida nesta porcentagem garante que pode ser utilizado com segurança para o bom funcionamento em circuitos de micro?ondas, antenas ressoadoras dielétricas (DRA), além de outros componentes eletrônicos utilizados em microeletrônica.
