DISPOSITIVO ELETRÔNICO PARA MEDIÇÃO DO VULUME DE COMBUSTÍVEIS DURANTE ABASTECIMENTO

Classificação IPC

Resumo técnico

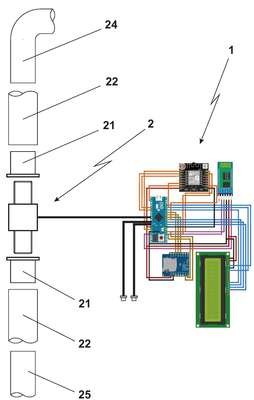

DISPOSITIVO ELETRÔNICO PARA MEDIÇÃO DO VULUME DE COMBUSTÍVEIS DURANTE ABASTECIMENTO. Trata-se a presente patente de invenção, de um novo dispositivo eletrônico para medição do volume de combustível durante abastecimento de veículos automotores, pertencente ao setor de eletrônica com aplicação no setor automobilístico, mais particularmente trata-se de um dispositivo que permitirá a supervisão do volume efetivamente que passará pela mangueira de entrada do tanque de combustível dos veículos automotores, com o objetivo de avaliar, medir e mostrar de forma quantitativa o abastecimento de veículos automotores com a função de assegurar o correto aferimento no momento do abastecimento. O dispositivo compreende um conjunto de componentes eletrônicos (1) composto por um Arduino Micro (11), o qual é conectado aos módulos de comunicações de entrada e saída por wireless, do tipo Wi-Fi (12) e Bluetooth (13); o Arduino Micro (11) é conectado também a uma válvula de fluxo (2) e através de um software as informações de consumo são armazenadas em um Data Logger (14), ou armazenadas em nuvem e disponibilizadas em um display de segmentos (15) disposto no painel do veículo ou ainda as informações poderão ser disponibilizadas para em um aplicativo.
