CONEXÕES PARA DESCARGA E CAPTAÇÃO DE GASES DE COMBUSTÍVEIS AUTOMOTIVOS INSTALADOS EM RESERVATÓRIO DE CONTENÇÃO

Classificação IPC

Resumo técnico

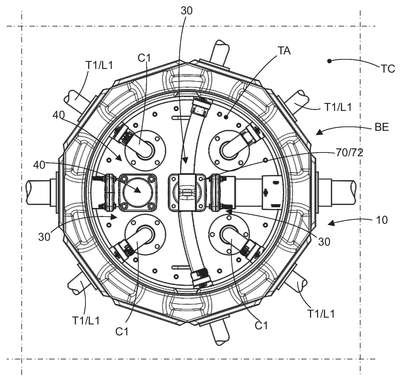

RESUMOCONEXÕES PARA DESCARGA E CAPTAÇÃO DE GASES DE COMBUSTÍVEIS AUTOMOTIVOS INSTALADOS EM RESERVATÓRIO DE CONTENÇÃO.A presente patente de invenção trata de um conexões pertencentes à área de postos de combustíveis e integrante de tanques de combustíveis subterrâneo ou sump de tanque (10) do tipo montado no bocal de expansão (BE) do tanque de contenção de combustível (TC), sendo que sump de tanque (10) tipo compreendido por uma câmara de parede cilíndrica (11), cujo fundo vazado (12) recebe o fechamento hermético de uma tampa metálica (TA) do bocal de expansão (BE), tampa esta onde estão, devidamente fixadas, as conexões flangeadas de distribuição (C1) com os tubos flexíveis (T1); a tampa metálica (TA) da base inferior do sump de tanque (10) recebe, além das conexões de distribuição (C1), a montagem pelo menos uma conexão (30) que compreende um corpo principal tubular (30a), confeccionado em ferro fundido, alumínio ou equivalente, com 03 (três) bocais flangeados (30b), (30c) e (30d) e dotados de orifícios (30e) para o acoplamento e fixação de complementos definidos por (i) tampa cega de flange (40) com orifícios (41); (ii) terminal de flange (50) com orifícios (51) e trecho cilíndrico (52) para acople de tubos (T1) em PEAD fixados por eletrofusão (FS) por meio de anel de cravamento metálico (FS1); (iii) terminal fêmea flangeado (60) com orifícios (61) com uma ou duas projeções cilíndricas (62) para acoplamento de flanges (70) e respectivos orifícios (71) dotadas de duto de respiro único (71) ou respiro duplo (72) para tubos ou linhas de respiro (T2); e (iv) terminal flangeado (80) para ?float ball? (FB), dotado de orifícios (81) e projeção cilíndrica central (82) com rosca; as montagens dos bocais flangeados (30b), (30c) e (30d) nos complementos flangeados (40) ou (60), (50) e (80) é feita por parafusos (P1) e porcas autotravantes (P2), confeccionados em aço inoxidável.
