EQUIPAMENTO PORTÁTIL A LASER PARA AFERIÇÃO DA GEOMETRIA DE VEÍCULOS AUTOMOTORES E MÉTODOS DE AFERIÇÃO

Classificação IPC

Resumo técnico

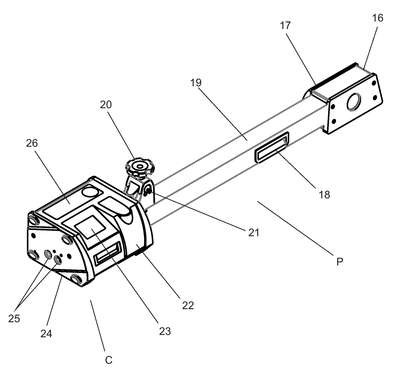

EQUIPAMENTO PORTÁTIL A LASER PARA AFERIÇÃO DA GEOMETRIA DE VEÍCULOS AUTOMOTORES E MÉTODOS DE AFERIÇÃO.Sendo operado juntamente com um computador, onde pode ser impresso o relatório de aferição, realizando as mais variadas aferições de geometria de veículos automotores, compreendendo um gabinete móvel ( G ), um par de projetores portáteis ( P ), um par de módulos eletrônicos ( M ), ambos com alimentação própria que utilizam baterias recarregáveis; cada dito projetor ( P ) é dotado de um nível eletrônico ( 26 ), um mordente de fixação ( 21 ), um braço de sustentação ( 19 ) com um manípulo de apoio ( 18 ), dois sistemas emissores de raio laser, sendo um emissor transversal ( 17 ) responsável pela aferição da convergência e do set back, e o outro emissor longitudinal ( 25 ) responsável pela aferição de reta-frente, camber, caster e KPI, sendo utilizado nas rodas do eixo dianteiro dos veículos, ou ainda para aferição do ângulo de impulso se o aparelho ? o projetor ( P ), for utilizado nas rodas do eixo traseiro do veículo, além de possuir um display touchscreen ( 23 ), utilizado para mostrar a medição realizada automaticamente, com seus devidos valores em tempo real; o dito módulo ( M ) de leitura é composto por várias placas eletrônicas receptoras ( 37 ), uma placa principal ( 39 ) com indicadores de bateria ( 39-A ) e indicador de posicionamento por led ( 39-B ), tendo como função receber e identificar o posicionamento do laser e enviar estas informações para o computador, que calcula a distância e as medidas de aferição; ao posicionar o equipamento no veículo e trazê-lo para a posição reta-frente, todos os dados de aferição serão calculados pelo computador automaticamente, facilitando a operação, trazendo maior rapidez e precisão, minimizando o erro de leitura do operador.
