SISTEMA GERADOR DE ENERGIA ATRAVÉS DO TRÁFEGO DE VEÍCULOS

Classificação IPC

Resumo técnico

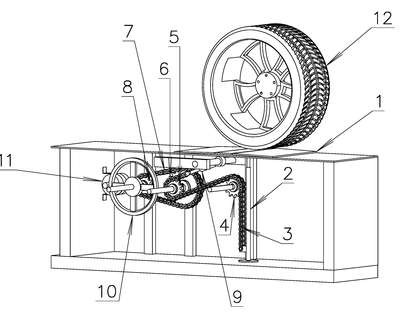

SISTEMA GERADOR DE ENERGIA ATRAVÉS DO TRÁFEGO DE VEÍCULOS. Refere-se ao Sistema gerador de energia por indução eletromagnético, ativado pelo peso dos veículos ( 12 ) em trânsito, onde ao passarem sobre a rampa ( 1 ), empurra para baixo o cilindro de acionamento ( 2 ) e este por estar conectado à extremidade inicial da corrente ( 3 ), puxa a mesma para baixo. A corrente ( 3 ), faz com que a roda de transferência ( 4 ) gire, enquanto a catraca ( 5 ) gira no seu sentido preso, acionando por meio do próprio eixo a roda dentada grande ( 6 ). A roda dentada grande ( 6 ) é conectada por meio de uma corrente ( 7 ) à roda dentada pequena ( 8 ), que por sua vez é conectada pelo eixo à roda de saída ( 10 ), que acionará o dispositivo de geração de energia por indução eletromagnética ( 11 ). Após o veículo ( 12 ) sair de cima da rampa ( 1 ), o cilindro pneumático ( 9 ) volta ao seu estado inicial, puxando a extremidade final da corrente ( 3 ) em sua direção, o que vai fazer com que a catraca ( 5 ) gire livre, enquanto a roda de transferência ( 4) também girará, empurrando o cilindro de acionamento ( 2 ) novamente para cima, retornando a rampa ( 1 ) também ao estágio inicial, permitindo ao dispositivo realizar um novo ciclo.
