SISTEMA DE PARA-LAMA COPIADOR DO MOVIMENTO DE RODADO ARTICULADO APLICÁVEL EM MÁQUINAS E IMPLEMENTOS AGRÍCOLAS

Classificação IPC

Resumo técnico

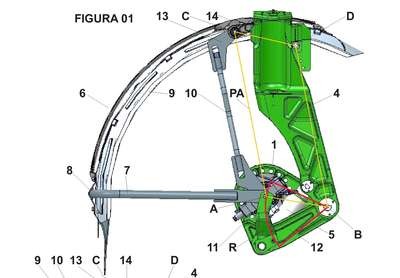

SISTEMA DE PARA-LAMA COPIADOR DO MOVIMENTO DE RODADO ARTICULADO APLICÁVEL EM MÁQUINAS E IMPLEMENTOS AGRÍCOLAS. A invenção trata de modalidade de sistema de paralama copiador do movimento de rodado articulado aplicável em máquinas e implementos agrícolas, objetivando manter o para-lama sempre na mesma posição em relação ao pneu em rodados que articulam. O invento revela o conjunto para-lama (6) ser dotado de barras articuladas horizontal (7) com fixação rígida (8) na carenagem (9) e diagonal (10) com extremidades conectadas num suporte inferior (11), num ponto (A) alinhado com o centro do cubo de roda (1) e do motor (3), sendo que este suporte (11), possui uma alavanca em L (12) articulada ponto (B) numa posição inferior da coluna (4), enquanto que a barra diagonal (10) tem suaextremidade superior dotada de suporte (13) articulado ponto (C) na carenagem (9) e de alavanca em L (14) articulada ponto (D) numa posição superior da coluna (4); e pelos pontos de articulação (A), (B), (C) e (D), bem como seus respectivos elementos de interligação (4), (10), (12) e (14), configurarem um paralelogramo articulado (PA), de tal forma que alinhados, tanto o pneumático (2) quanto o para-lama (6), vão rotacionar em torno do centro (B) de articulação de levantamento do rodado, perfazendo o mesmo raio (R), proporcionando o efeito do para-lama (6) seguir fielmente os movimentos do pneumático (2), quando do acionamento do cilindro (5).
