CHAPA TUBULAR INTERNA DE FORNO DE CIMENTO ROTATIVO, COM TRILHOS DE ANCORAGEM LONGITUDINAIS PARA TIJOLOS REFRATÁRIOS, E PROCESSO DE MONTAGEM

Classificação IPC

Resumo técnico

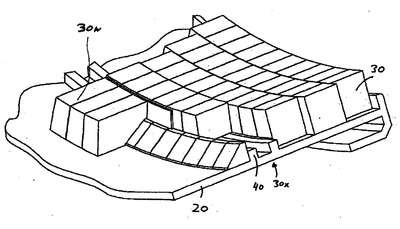

Para possibilitar, na chapa tubular interna (1) do forno rotativo de cimento,a substituição do agrupamento de tijolos tombadores (TB), em caso dedesgaste, evitando que, com sua retirada, os tijolos de revestimento (TR)se soltem, sendo que os próprios ti jolos de revestimento (TR), caso tenhamque ser substituídos podem ser soltos de forma independente, preservandoa montagem total da camada de refratário. Para tanto, a chapa tubularinterna (1) recebe, ao longo de sua extensão longitudinal, pares de trilh osde ancoragem (2) soldados paralela e estudadamente espaçados entre si empontos diametralmente equidistantes, formando berços ( 3) de fixação, sobpressão, dos agrupamentos de tijolos tombadores (TB). Alternadamente,são formadas, no diâmetro da chapa tu bular interna (1), superfícies emsegmento de arco (4), de fixação, também sob pressão, dos tijolos derevestimento (TR). Com isso, os agrupamentos de tijolos tombadores (TB)podem ser montados e/ou substituídos de seus berços (3) de fixação, deforma independente, bem como os próprios tijolos de revestimento (TB)podendo ser montados e/ou substituídos de suas superfícies em segmentode arco (4), de forma independente, evitando remontagem total da camadade refratário.
