QUEIMADOR INDUSTRIAL DUOBLOCO, PARA COMBUSTÃO DE COMBUSTÍVEL GÁS OU ÓLEO DIESEL, COM VENTILAÇÃO FORÇADA NA LINHA DE ADMISSÃO, E ALIMENTAÇÃO ELÉTRICA NAS TENSÕES 220V, OU 110V, OU 24V

Classificação IPC

Resumo técnico

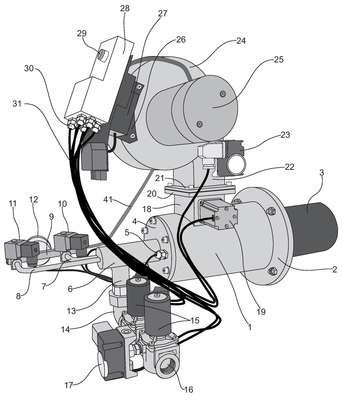

QUEIMADOR INDUSTRIAL DUOBLOCO, PARA COMBUSTÃO DE COMBUSTÍVEL GÁS OU ÓLEO DIESEL, COM VENTILAÇÃO FORÇADA NA LINHA DE ADMISSÃO, E ALIMENTAÇÃO ELÉTRICA NAS TENSÕES 220V, OU 110V, OU 24V. Para o trabalho de queima em fornos, estufas, caldeiras dentre outros, de fabricação modular, constituído por relé programador de controle de chama e módulos de ventilação e combustão a gás ou a diesel, e alimentação elétrica por tensão de 220Vca ou 110Vca e fazendo uso da tensão de 24Vcc. O queimador (43) proporciona uma potência térmica de até 350.000 kcal, com estágios de chamas controlados por um relé programador de controle de chama (28) que gerencia toda a combustão, desde a sequência lógica de partida, estabilizando a chama, lançada através de um bocal de chama (3). O bocal de chama (3) possui saída de gás (39) para a combustão à gás, dois bicos para injeção de óleo diesel sendo um bico (36) de primeiro estágio e um outro bico (37) de segundo estágio, um eletrodo de ignição (38) e um defletor do ar (39). O queimador possui também um ventilador (24) com válvula de ajuste de ar gradual (19).
