SISTEMA DE AQUISIÇÃO DA UNIFORMIDADE DA TEMPERATURA EM FLUXO

Classificação IPC

Resumo técnico

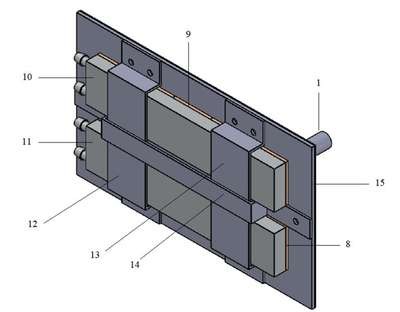

SISTEMA DE AQUISIÇÃO DA UNIFORMIDADE DA TEMPERATURA EM FLUXO. A presente invenção trata de um sistema de aquisição da uniformidade da temperatura em fluxo e constituído de três partes: peças mecânicas especiais para o escoamento do fluido, controle detemperatura do fluido de escoamento e o sistema de refrigeração de água. Essas partes integradas permitem a obtenção do fluxo de saída uniforme e bem determinado para qualquer temperatura e vazão da entrada. A peça mecânica especial possui peça de aço metálico comgeometria especial, constituído por vários canais com fluxo em paralelo entre a entrada e a saída do fluido, permitindo um controle térmico para a obtenção do fluxo de saída uniforme e bem determinado para qualquer temperatura e vazão da entrada. Agregado à peça metálica há recipientes que possibilitam circulação de água refrigerada para permitir através de células de Peltier o controle de temperatura do fluido de escoamento para obtenção de um fluxo de saída uniforme. A água do sistema de refrigeração, por sua vez, passa por um tanque de armazenagem de água refrigerada controlado, que utiliza um sistema por compressão e/ou baseado em células de Peltier de forma a permitir a potência necessária para obtenção do fluxo de saída uniforme e bem determinada para qualquer temperatura e vazão da entrada.
