BLOCO DE CONEXÃO TRANSITÓRIA E DISPOSITIVO DE CHAVEAMENTO INCLUINDO BLOCO DE CONEXÃO TRANSITÓRIA PARA SISTEMA DE PRÉ-CARGA

Classificação IPC

Resumo técnico

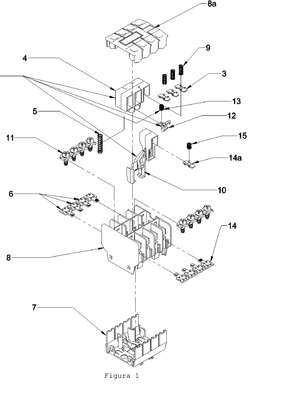

BLOCO DE CONEXÃO TRANSITÓRIA E DISPOSITIVO DE CHAVEAMENTO PARA SISTEMA DE PRÉ-CARGA. A presente invenção refere-se a um bloco de conexãotransitória (1) e dispositivo de chaveamento (2) para sistema de pré-carga, no qual uma conexão elétrica transitória se dá por meio de um sistema de engate e batente, de acordo com as fases de energização e desenergização do referido sistema, de modo que durante a energização de uma bobina (16a) de um contator (16), um gatilho (12; 18) arrasta um conjunto mecânico (X) por uma força maior do que a força de uma mola de retorno (5) de um guia de contatos (4), de modo que contatos móveis de pré carga (3) venham a tocar contatos fixos de pré-carga (6), e após os ditos contatos móveis de pré-carga (3) tocarem os contatos fixos de pré-carga (6), contatos fixos (16c) e contatos móveis (16c) do dito contator (16) posteriormente venham a se tocar, enquanto que, durante a desenergização da dita bobina (16a), um engate (10a) de um guia auxiliar (10) é pressionado contra um engate de gatilho (12b), de modo que um gatilho (12;18) rotacional em um eixo pivô (12c) mancalizado em furos (4a) no dito guia doscontatos (4), permitindo que o dito engate (10a) do dito guia auxiliar (10) passe pelo engate do dito gatilho (12b), engatando o referido gatilho (12) com o dito guia auxiliar (10) novamente.
