MISTURADOR-REGULADOR DE FLUIDOS

Classificação IPC

Resumo técnico

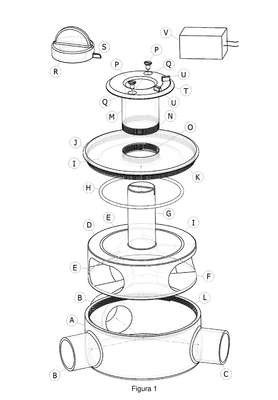

MISTURADOR-REGULADOR DE FLUIDOS. Descreve-se um misturador-regulador de fluidos provido de um CORPO (D) posicionado em uma BASE (A) cilíndrica, ambos compostos por três orifícios flangeados dispostos radialmente, sendo duas entradas e uma saída, nos quais são conectados tubos rígidos ou flexíveis, mangueiras ou outros conectores, em que fluidos com propriedades físico-químicas miscíveis entre si passam pelo processo de mistura com teores controlados e posteriormente percorre até o ponto de utilização, destino final ou ramal do sistema por um orifício de saída. A mistura regulada dos dois fluidos e o controle do gradiente térmico entre o fluido mais quente e o fluido mais frio da mistura ocorre através do ajuste do posicionamento do CORPO (D) no interior da BASE (A) por meio da rotação de um PINO REGULADOR (G) ajustado manualmente por uma CHAVE REGULADORA (R) ou por um MICROCONTROLADOR (V) automático. Neste processo os orifícios de entrada (B) e (E), pertencentes à BASE (A) e ao CORPO (D), respectivamente, são defasados e interferem no aumento ou redução das vazões das redes de entrada, interferindo diretamente no regime de escoamento dos fluidos a serem misturados.
