CALHA CONCENTRADORA DE FERRO COM CORREIA MOVIMENTADA NO CONTRAFLUXO

Classificação IPC

Resumo técnico

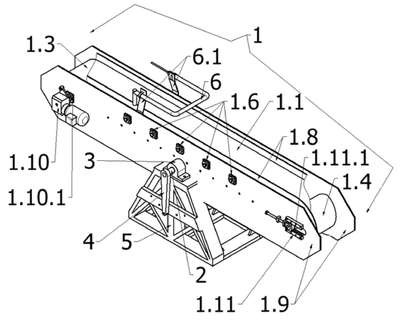

CALHA CONCENTRADORA DE FERRO COM CORREIA MOVIMENTADA NO CONTRAFLUXO. A invenção CALHA CONCENTRADORA DE FERRO COM CORREIA MOVIMENTADA NO CONTRAFLUXO compreende uma calha(1) que é capaz de retirar de um fluxo de polpa (finos de sólidos com água), independente da sua origem, podendo ela ser um fluxo de um processo de beneficiamento minerário, um fluxo de um rejeito ou mesmo de um resíduo gerado de uma atividade de mineração ou industrial, um material com maior concentração de óxidos ferrosos e suas derivações químicas e compreende: a) esteira(1.1), com gomos ou taliscas(1.1.1) e com borda sanfonada(1.1.2); a) rolo intermediário magnético(1.2) com corpo(1.2.1), eixo (1.2.2) e bucha de fixação(1.2.3);b) rolo de tração(1.3)com corpo(1.3.1), eixo(1.3.2) e bucha de fixação(1.3.3); c);rolo movido (1.4) com corpo (1.4.1), eixo(1.4.2) e bucha de fixação(1.4.3); d) longarinas(1.5); e) mancais de rolamento(1.6); f) chapas de flanco (1.9); g) moto redutor(1.10) e mancais(1.10.1); h) esticador da correia (1.11) e mancais (1.11.1); i) eixo de giro da calha (2); j) caixas de imãs(3) com eletroímãs(3.1) ou, em variante, caixas de ímãs(V3) com ímãs permanentes(V3.1); k) alavanca de giro(4); l) base (5); m) aspersores de água(6)com seus suportes(6.1); n)mancais de inclinação da calha(7).
