SISTEMA DE MEDIÇÃO DE MASSA E VOLUME DE UNIDADES DE ARMAZENAMENTO, INVÓLUCRO DE PROTEÇÃO E CONTROLE DE POSICIONAMENTO

Classificação IPC

Resumo técnico

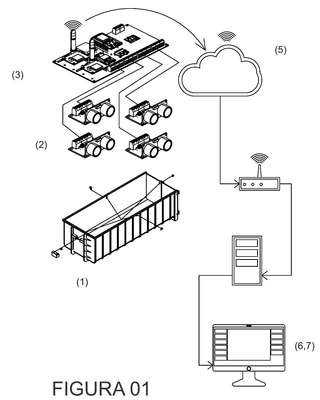

"SISTEMA DE MEDIÇÃO DE MASSA E VOLUME DE UNIDADES DE ARMAZENAMENTO, INVÓLUCRO DE PROTEÇÃO E CONTROLE DE POSICIONAMENTO". A invenção refere-se a um sistema de medição de massa e volume de unidade de armazenamento, invólucro de proteção e controle de posicionamento provido de um conjunto de sensores ultrassônicos dispostos em torno da unidade de armazenagem (por exemplo, palets, bags, vasilhames, tanques, caçambas ou containeres), os quais estão ligados a uma placa de controle através de barramento de comunicação industrial; sendo que o conjunto de sensoriamento (placa de controle e sensores) é instalado em um invólucro de proteção, junto com infraestrutura mecânica e cabeamento, para a comunicação entre placa de controle e os ditos sensores; sendo ainda, que o referido invólucro de proteção das placas e dos sensores permite que o sinal de transmissão de dados coletados pelos sensores sejam enviados para a nuvem; além de ser estruturado para aguentar pancadas mecânicas, vibração do transporte rodoviário e a ação do tempo como chuva e sol. O sistema de medição de massa e volume de unidades de armazenamento, invólucro de proteção e controle de posicionamento compreende unidades de armazenamento (1), nas quais estão instalados módulos de sensoriamento ultrassônico (2) interligados a uma placa de controle (3) através de barramento de comunicação industrial (4); sendo que, por meio da placa de controle (3), as unidades de armazenamento (1) estão em comunicação com um servidor (5) onde está instalado um software de gerenciamento das informações e um computador (6) conectado à internet, ou, um dispositivo móbile (7) para que o gestor das unidades de armazenamento (1) possa acessar as informações enviadas pelo conjunto de sensoriamento do sistema idealizado.
