SISTEMA DE LIMPEZA DE TUBOS DE FOGO DE CALDEIRAS COM AS UNIDADES EM FUNCIONAMENTO

Classificação IPC

Resumo técnico

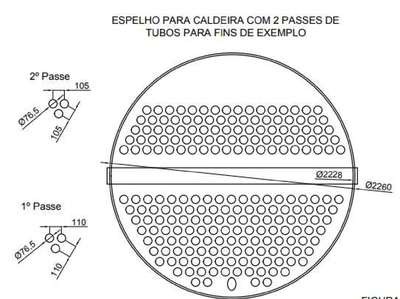

SISTEMA DE LIMPEZA DE TUBOS DE FOGO DE CALDEIRAS COM AS UNIDADES EM FUNCIONAMENTO. Sistema de limpeza de tubos de fogo para caldeiras fogotubulares e congêneres consistente de portas dotadas de acesso individual aos tubos de fogo, para a execução de sua limpeza, com os equipamentos em funcionamento. As portas das caldeiras terão furações correspondentes aos espelhos de tubos que acessam. O acesso aos tubos se dará pela introdução de instrumento conector até o contato com o tubo de fogo correspondente, consistente de segmento de tubo de diâmetro, comprimento e ponta levemente cônica, adequados ao encaixe no tubo de fogo. Com a conexão, é estabelecida a limpeza dos tubos, pela entrada de ar falso, por ação das pressões negativas nas câmaras, geradas pelos exaustores. O caudal de ar arrastará as cinzas depositadas, no sentido do fluxo, para a câmara de reversão junto ao espelho oposto. Os furos contarão com tampa de vedação, removível, para acesso e execução do processo da limpeza de cada um dos tubos, sem qualquer manejo da porta principal. No caso de caldeiras insufladas por ventiladores, a conexão permite limpeza por fluxo de ar, mas com a caldeira desligada. Também a limpeza, em funcionamento, por métodos como jatos de vapor, ar comprimido, escovas de hastes e até rotativas elétricas ou pneumáticas.
