APERFEIÇOAMENTOS EM PALETE RETORNÁVEL PARA MOVIMENTAÇÃO DE BOBINA DE ALUMÍNIO OU ASSEMELHADO

Classificação IPC

Resumo técnico

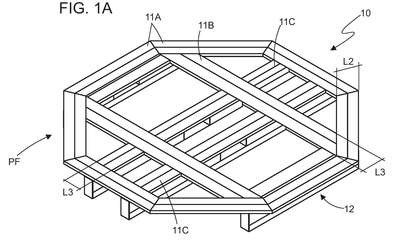

APERFEIÇOAMENTOS EM PALETE RETORNÁVEL PARA MOVIMENTAÇÃO DE BOBINA DE ALUMÍNIO OU ASSEMELHADO. Trata-se de palete retornável (10) para movimentação de bobina (BN) de alumínio ou assemelhado, por exemplo, outro metal laminado como aço, cobre, latão, entre outros; dito palete retornável (10) é formado por uma plataforma octogonal (PF) configurada por conjunto de perfis (11) confeccionados em aço carbono ou outro material adequado e idealizada para recepção de uma das bases planas extremas (B1) ou (B2) de bobinas (BN) de alumínio ou outro material laminado de diâmetros (d1) variáveis, de maneira que tal bobina (BN) se mantenha em posição vertical (V1) sobre referida plataforma (PF) do palete (10); a plataforma (PF) é compreendida por uma moldura formada por conjunto de perfis (11A), cuja área central vazada recebe estrutura de reforço formada por perfis auxiliares (11B) e (11C), cujas faces planas superiores ou inferiores dos perfis (11) são passíveis de receber revestimento (20); em complemento, dita plataforma (PF) recebe, na face inferior da moldura, uma armação estrutural (12) formada por pelo menos duas vigas centrais (12A) e duas vigas extremas (12B), todas paralelas entre si e cada qual dotada de um rebaixo central (12c) que, sobreposto pelos perfis (11A)/(11C), configuram vãos (VA) para o transpasse de cinta (30) preferencialmente confeccionadas em PET, para a amarração da bobina (BN) no palete retornável (10); complementando, o paralelismo e o espaçamento (x) determinado pela fixação dos perfis (12A) e (12B) da armação estrutural (12) na face inferior da moldura (11) configuram guias (GU) para o posicionamento dos garfos (gf) da empilhadeira (EP).
