PROCESSO E APARELHO PARA ELETRO FLOCULAÇÃO E FLOTAÇÃO FORÇADA

Classificação IPC

Resumo técnico

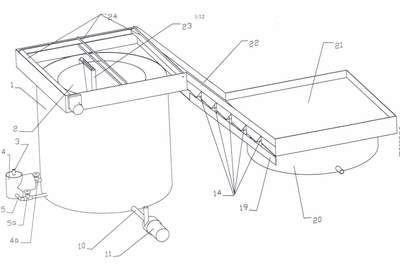

PROCESSO E APARELHO PARA ELETRO FLOCULAÇÃO E FLOTAÇÃO FORÇADA.São expostos dois mecanismos de substituição de eletrodos; um sistema automático que baseia-se numa reserva de cartuchos eletrodo empilhados dentro do Pente (25). Descartado pela ação do Êmbolo (27). Os cartuchos flutuam quando desgastados.. A câmara de Flotação na forma de um cone invertido (2) faz girar o fluxo misturando o efluente que passa pelo eletrodo(17) no cone e sua vazão controla o espectro das bolhas de gás. A subida pelo cone invertido (2) diminui a velocidade do fluxo até depositar flocos na superfície. O segundo mecanismo consiste de dois carretéis (55 i/s) onde o cabo (60) de eletrodos enrolado no carretel (55i) inferior e durante o funcionamento passa no trecho ativo, por entre os desviadores (61) enrolando no carretel (55s) superior.Os Desviadores (61), afastam as cintas (60b) do metal além de desviar os isoladores (60a) para que não passem junto com as cintas na zona de ativação. O desaguamento do lodo é feita na Tela (22) onde o excesso de água é drenado pelos Pingadores (14) o lodo retidoderrama na Peneira de Secagem (21) percolando o excesso de água facilitando a secagem.
