EQUIPAMENTO E MÉTODO PARA FIXAR DE FORMA MÓVEL UM SISTEMA DE VEÍCULO A UMA ESTRUTURA PRIMÁRIA DE UM VEÍCULO

Classificação IPC

Prioridades unionistas

Resumo técnico

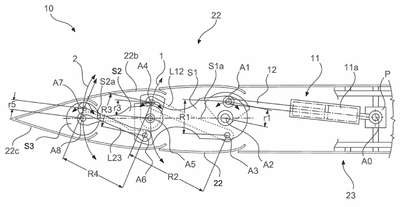

A invenção refere-se a um equipamento (10) para fixação móvel de um siste-ma de veículo (20) a uma estrutura primária (P) de um veículo (30). O equi-pamento (10) apresenta uma unidade de acionamento (11) projetada para for-necer um movimento de rotação de um elemento de acionamento (12) em re-lação à estrutura primária (P). O dispositivo (10) apresenta um primeiro ele-mento de suporte (S1), que é acoplado rotacionalmente ao elemento de acio-namento (12) através de um primeiro eixo de rotação (A1) e é apoiado através de um segundo eixo de rotação (A2) em relação à estrutura primária (P) do veículo (30). O equipamento (10) compreende um segundo elemento de su-porte (S2), que é acoplado rotacionalmente ao primeiro elemento de suporte (S1) e um primeiro elemento de conexão (L12), que está apoiado através de um terceiro eixo de rotação (A3) rotacionalmente em relação à estrutura pri-mária (P) do veículo (30). Neste caso, o primeiro elemento de conexão (L12) é acoplado rotacionalmente através de um quarto eixo de rotação (A4) com o segundo elemento de suporte (S2). O segundo elemento de suporte (S2) é acoplado rotacionalmente ao primeiro elemento de suporte (S1) através de um quinto eixo de rotação (A5), de tal modo que ao movimentar o primeiro ele-mento de suporte (S1) em torno do segundo eixo de rotação (A2) o primeiro elemento de suporte (S1) seja móvel a uma velocidade de rotação diferente da velocidade de rotação do segundo elemento de suporte (S2).
