CORPO-GUIA DE FLUXO PARA UMA AERONAVE

Classificação IPC

Prioridades unionistas

Resumo técnico

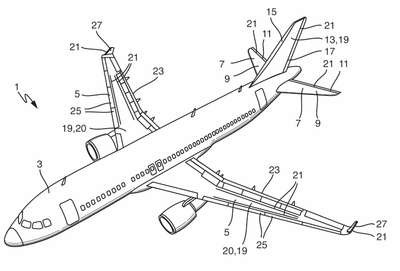

A presente invenção refere-se a um corpo-guia de fluxo (19) para uma aeronave (1), que compreende um corpo principal (29) que tem uma superfície aerodinâmica externa (33) dotada de uma pluralidade de aberturas de saída (21), e uma pluralidade de dispositivos de controle de fluxo (31), sendo que cada dispositivo de controle de fluxo (31) compreende uma entrada (35), uma câmara de interação (37), uma primeira saída (39) e uma segunda saída (41), em que uma primeira entrada de controle (53) é conectada à câmara de interação (37) no primeiro lado (49) do eixo geométrico de câmara (47), em que a primeira e a segunda saídas (39, 41) são, cada uma, conectadas a aberturas de saída (21) na superfície aerodinâmica (33), em que a primeira saída (39) é dotada de uma primeira saída de controle (55) e a segunda saída (41) é dotada de uma segunda saída de controle (57), em que pelo menos um segundo dispositivo de controle de fluxo (31b) é disposto de modo que a primeira ou a segunda saída (39, 41) seja conectada com a entrada (35) do primeiro dispositivo de controle de fluxo (31a), em que uma dentre a primeira e a segunda saídas de controle (55, 57) do primeiro dispositivo de controle de fluxo (31a) é conectada à primeira entrada de controle (53) do primeiro dispositivo de controle de fluxo (31a), e em que a outra dentre a primeira e a segunda saídas de controle (55, 57) do primeiro dispositivo de controle de fluxo (31a) é conectada à primeira entrada de controle (53, 59) do segundo dispositivo de controle de fluxo (31b).
