VÁLVULAS DE CARRETEL ACIONADAS POR PRESSÃO PILOTO

Classificação IPC

Resumo técnico

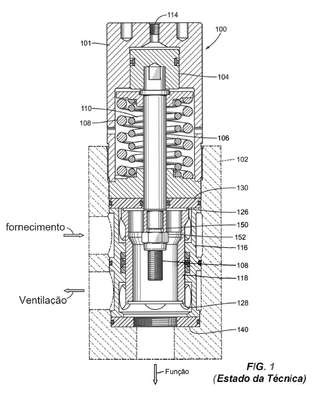

VÁLVULA DE CARRETEL ACIONADA POR PILOTO TENDO UMRETENTOR DE BIELAUma válvula de carretel acionada por piloto compreende uma gaiola de válvula geralmente cilíndrica tendo uma cavidade axial central aberta em ambas extremidades e uma pluralidade de aberturas geralmente radiais conectando a cavidade axial central à superfície cilíndrica externa da gaiola; uma manga de válvula dimensionada para deslizar dentro da cavidade axial central da gaiola e tendo uma primeira superfície de vedação em uma primeira extremidade e uma segunda superfície de vedação em uma segunda extremidade oposta; um pistão responsivo a pressão de fluido em uma entrada piloto da válvula; uma biela de pistão conectada a uma primeira extremidade do pistão e tendo uma segunda extremidade rosqueada oposta à primeira extremidade; e uma porca de capa em encaixe rosqueado com a segunda extremidade da biela do pistão segurando a manga da válvula à biela do pistão. A porca de capa é dimensionada e configurada para fornecer uma lacuna de folga entre a porca de capa e a manga da válvula quando a porca de capa é completamente apertada na segunda extremidade rosqueada da biela do pistão.
