ESTRUTURA, SISTEMA DE SUSPENSÃO, CONJUNTO DE MOTOR E AERONAVE

Classificação IPC

Prioridades unionistas

Resumo técnico

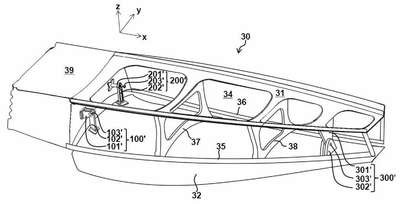

ESTRUTURA, SISTEMA DE SUSPENSÃO, CONJUNTO DEMOTOR E AERONAVE. Na presente invenção é fornecida uma estrutura (em particular, uma carenagem do pylon do aft) para uma aeronave. A estrutura inclui: uma parte fixa; um membro do painel que é um membro externo da estrutura; e uma pluralidade de unidades de conexão. Cada uma dentre a pluralidade de unidades de conexão conecta o membro do painel à parte fixa de maneira articulada. A pluralidade de unidades de conexão forma coletivamente uma conexão isostática entre o membro do painel e a parte fixa, de modo que a estrutura apresente uma geometria invariante. Em adição, são fornecidos um sistema de suspensão, um conjunto de motor e uma aeronave incluindo a estrutura na presente invenção. Com a conexão confiável fornecida na presente invenção, um painel inferior da carenagem do pylon do aft pode se expandir termicamente livremente sem afetar outros componentes, reduzindo assim efetivamente a tensão térmica do painel inferior, mantendo um bom desempenho aerodinâmico de toda a carenagem, reduzindo peso, reduzindo custos, simplificando a estrutura geral e realizando com facilidade a instalação e manutenção.
