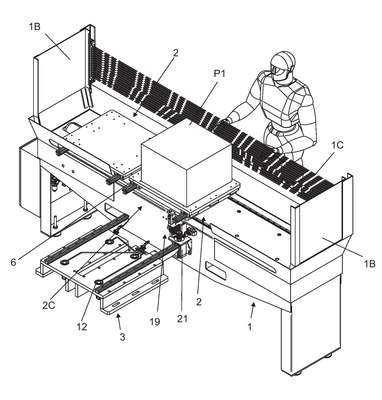

TROCADOR DE PALLETS PARA CENTRO DE USINAGEMTrata a presente solicitação de patente de invenção de um trocador de pallets voltado a centros de usinagens, cuja aplicação ocorre em toda a indústria mecânica, particularmente que trabalhe com usinagem CNC 3 / 4 / 5 eixos, independente do produto, pois é um acessório que reduz o tempo (setup) na troca de peças. A invenção compreende um dispositivo onde os itens principais são aqueles considerados de movimentação, que trabalham nos eixos X e Y; nas extremidades da estrutura (1) estão anteparos (1B) e, longitudinalmente, entre os mesmos, uma cortina protetora de luz (1C). Inclui a invenção uma base móvel (6) que configura uma mesa central (2C) (posição A), com dois pallets (P1) fixados em sua superfície, que fazem a movimentação nos eixos X e Y; os dois mencionados pallets (P1) trabalham de forma independente, ou seja, enquanto um pallet (P1) está dentro da máquina de usinagem CNC ? com a peça sendo usinada -, o outro pallet (P1) continua na base móvel (6) configurada pela mesa central (2C), sendo vinculado um processo de inversão entre os pallets (P1); a invenção usa um conjunto de cilindros pneumáticos (18) e válvulas pneumáticas (17); os deslocamentos incluem conjunto de cremalheira telescópica (19).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Extinção para fins de restauração (art. 87)
#21.6
Referente à 7ª anuidade.
04/08/2026
RPI 2900
Concessão da patente
#16.1
Prazo de Validade: 20 (vinte) anos contados a partir de 12/09/2019, observadas as condições legais
21/01/2025
RPI 2820
Deferimento
#9.1
03/12/2024
RPI 2813
Publicação do pedido de patente
#3.1
23/03/2021
RPI 2620
Pedido de patente depositado
#2.1
10/12/2019
RPI 2553
Requerimento de pedido de patente
#2.10
Número de Protocolo '870190090480' em 12/09/2019 10:59 (WB)
