TORRE DE PRÉ-SATURAÇÃO INDUZIDA COM ESTÁGIOS (TPSI)

Classificação IPC

Resumo técnico

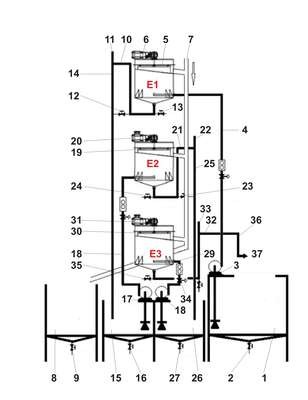

TORRE DE PRÉ-SATURAÇÃO INDUZIDA COM ESTÁGIOS (TPSI). O invento trata de modalidade de torre de pré-saturação induzida com estágios (TPSI), desenvolvida para separar misturas de água oleosa de forma eficiente, para reaproveitamento da mesma em forma de reuso e/ou de outras atividades industriais. O invento revela equipamento industrial que: tem como operação unitária a separação de suspensões líquido-líquido e/ou sólido-líquido, com auxílio de estágios dispostos verticalmente; opera saturando-se o afluente de cada estágio com ar atmosférico; utiliza bombas centrífugas com altura manométrica entre 50 e 90 m para pré-saturação do afluente de cada estágio, adaptadas para produção de micro ou nano bolhas; tem como alimentação o afluente do estágio mais elevado (E1) e como efluentes as descargas de espuma oleosa e da fase aquosa dos estágios intermediário (E2) e inferior (E3; possui, no topo de cada estágio (E1, ..., EN) pás em forma de hélice acionadas por moto redutor elétrico, para descarte da espuma oleosa formada na FAD; o nível de líquido em cada estágio ser controlado por selos hidráulicos que operam pelo princípio de vasos comunicantes; utiliza como critério de adequação operacional um valor de TDH, por estágio, na faixa de 5 a 20 minutos; opera analogamente a reatores de mistura perfeita, em série, com base na ressaturação de cada afluente de todos os estágios; possui válvulas que permitem a quebra do selo hidráulico em cada estágio; possui tanques individuais para aspiração e descarga do afluente e efluente; prevê pontos de retirada de amostras na base de/em cada estágio.
