MULTIANALISADOR PORTÁTIL PARA ANÁLISES FOTOMÉTRICAS, TURBIDIMÉTRICAS, NEFELOMÉTRICAS E FLUORIMÉTRICAS

Classificação IPC

Resumo técnico

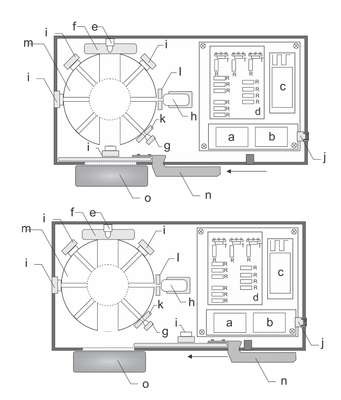

A presente invenção trata-se de um multianalisador portátil controlado por dispositivos móveis, via comunicação bluetooth, ou por microcomputador, via conexão USB, para determinações fotométricas, turbidimétrica s, nefelométricas e fluorimétricas. Compreende um gabinete, que possui na face frontal uma janela móvel (s) que fechada permite determinações com fotodectores (m) e, aberta permite análises por imagens digitais. Tem ainda na face frontal, um encaixe (t) para o acoplamento vertical ou horizontal do suporte para dispositivos móveis (v) composto de uma garra deslizável com molas ( z) e uma lente focalizadora (x). Na face direita há uma porta USB (n) empregada para comunicação e/ou alimentação. A face superior contém a tampa móvel ( u) que permite acoplar cubetas retangulares ao suporte de cubetas cilíndricas (r). O circuito eletrônico composto de um microprocessador (d), uma ponte USB (e), um módulo bluetooth (f) e um módulo de acionamento (g), é responsável pelo controle do instrumento de acordo com comandos provenientes do software, via conexão USB, ou do App, via comunicação bluetooth, por meio dos quais é possível selecionar a faixa espectral das fontes de radiação, a intensidade de luz e a posição angular do detector (45, 90, 135 e 180°). A cela de detecção é constituída de um difusor de luz (i), de placas de fendas (o e p); um suporte de cubetas (r) contendo fotodetectores (m) e Leds RGB (j) e Laser (l).
