ANEL DE SOMBREAMENTO DE MELO-ESCOBEDO AUTOMATIZADO

Classificação IPC

Resumo técnico

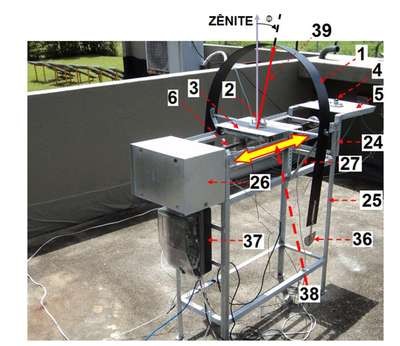

ANEL DE SOMBREAMENTO DE MELO-ESCOBEDOAUTOMATIZADO. Para aperfeiçoar um sistema de medição da irradiância solar difusa, chamado anel de sombreamento de Melo-Escobedo, foi proposto a sua automatização, dispensando assim sua operação manual. Este dispositivo consiste em um anel de sombreamento(1), com seu eixo longitudinal(38) alinhado na direção norte-sul verdadeiro, utilizado para medir irradiância solar difusa. Esta é medida através de um piranômetro(2), constantemente sombreado por um anel(1) fixo, montado em uma base horizontal móvel(3) que pode se deslocar para o sul ou para o norte para compensar a variação da declinação solar, fato este que tem como consequência a mudança da posição da sombra do anel diariamente sobre o piranômetro(2). O inconveniente do referido equipamento é a necessidade de um ajuste, por parte de um operador, quase diário da posição da plataforma móvel horizontal(3), onde se encontra o piranômetro(2), através do uso de uma manivela(7) para manter o piranômetro(2) abaixo da sombra do anel(1), visto que esta se desloca, na direção norte-sul ou sul-norte, com o passar dos dias devido ao movimento aparente do sol no céu. Para solucionar tal problema, foi feita a automatização da plataforma horizontal móvel(3) de modo que a mesma rastreia automaticamente a sombra projetada pelo anel(1) sobre o plano horizontal.
