DISPOSITIVO DE VEDAÇÃO ENTRE OS CARROS DE GRELHAS E AS CAIXAS DE SUCÇÃO SUPORTADAS POR RODAS DISPOSTAS COM BASE TRIANGULAR DAS UNIDADES DE SINTERIZAÇÃO E PELOTIZAÇÃO

Classificação IPC

Resumo técnico

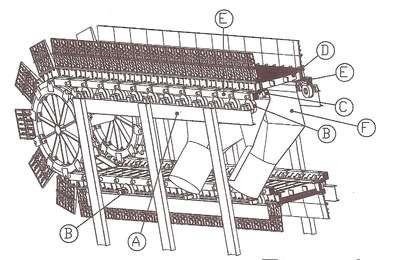

DISPOSITIVO DE VEDAÇÃO ENTRE OS CARROS DE GRELHAS E AS CAIXAS DE SUCÇÃO SUPORTADAS POR RODAS DISPOSTAS COM BASE TRIANGULAR DAS UNIDADES DE SINTERIZAÇÃO E PELOTIZAÇÃO. A presente invenção tem função de transferir as rodas de sustentação(Figura 2 ~ posição G e Figura 4 - posigéo S) dos carros de grelhas (Figura 4 - posição Q) para a estrutura ?xa principal (Figura 1 - posição=o A) e permitir a instalação do sistema de vedação ?exivel (Figura 3 e Figura 4) entre os carros de grelhas e as caixas de sucção. E um conjunto de construção simples e montado externamente, simpli?cando extraordinariamente a manutenção dos sistemas de sustentação e de vedação, possibilitando trocas das rodas de sustentação com as unidades em operação. O dito sistema de vedação permite a fabricação de um carro compacto e simétrico (Figura 4 - posição Q) e funciona através de um sistema de travessa (Figura 3 - posição L e Figura 4 - posição O) onde são comprimidas sobre a parte inferior dos carros de grelhas (Figura 4 ~ posigçã Q), através de tiras ?exiveis (Figura 3 - posição M e Figura4 - posição P) (metálicas ou néo metálicas) ?xadas nas respectivas caixas de sucção (Figura 4 - posição R). A ação das tiras ?exiveis, conjugadas com a depressão interna das caixas de sucção, faz com que as travessas sejam comprimidas constantemente sobre a parte inferior dos carros de grelhas, provendo assim a vedação eficiente de todo o sistema de sucção mesmo sob ação de empenos e pequenos desalinhamentos.
