FILTRO CONTROLÁVEL DE FREQUÊNCIAS PARA O NOVO SISTEMA 5G E WIMAX

Classificação IPC

Resumo técnico

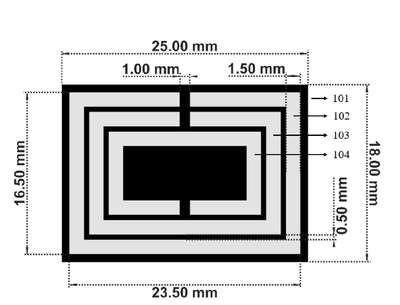

FILTRO CONTROLÁVEL DE FREQUÊNCIAS PARA O NOVO SISTEMA 5G E WiMAX.A presente Patente de Invenção (PI) refere-se a um: FILTRO CONTROLÁVEL DE FREQUÊNCIAS PARA O NOVO SISTEMA 5G E WiMAX, que apresenta auto fator de qualidade (fator Q), geometria simplificada e baixo custo para fabricação, sendo o filtro projetado para ser impresso em placa de circuito impresso (printed circuit board ? PCB), que consiste em substrato dielétrico de fibra de vidro (FR4), caracterizando uma superfície seletiva de frequências (frequency selective surfaces ? FSS) de camada única, do tipo patch (rejeita faixa) e operação em modo passivo. O dispositivo consiste em uma estrutura de arranjo periódico, com célula unitária na forma de três espiras retangulares concêntricas. O filtro apresentado nesta PI é capaz de ressonar em três frequências distintas, sendo elas: 2,54 GHz, 3,63 GHz e 5,95 GHz ? com larguras de banda de 480 MHz, 310 MHz e 1075 MHz, respectivamente. Desta feita, a FSS apresentada é capaz de operar nas bandas S e C, especificamente, nas frequências padronizadas pelo Institute of Electrical and Electronics Engineers (IEEE), tendo em vista sua aplicação em sistemas de Wi-Fi, WiMAX e o novo sistema para comunicação celular de 5ª geração, 5G, nas bandas sub-6 GHz.
