DISPOSITIVO DE ENSAIO DO LABIRINTO E SISTEMA PARA SIMULAÇÃO DO COMPORTAMENTO DE LABIRINTOS DE TURBINAS

Classificação IPC

Resumo técnico

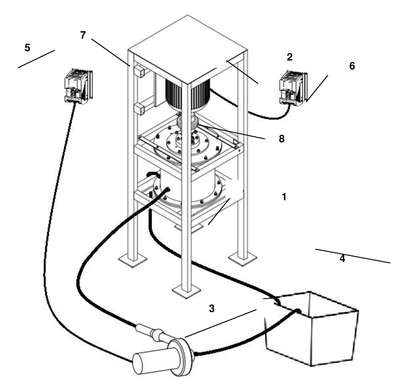

DISPOSITIVO DE ENSAIO DO LABIRINTO E SISTEMA PARASIMULAÇÃO DO COMPORTAMENTO DE LABIRINTOS DE TURBINASA presente invenção refere-se a um sistema para simulação docomportamento de labirintos de turbinas, a exemplo de labirintos deturbinas de reação, como do tipo Francis, que utiliza um dispositivo deensaio do labirinto. O dispositivo de ensaio do labirinto permite simular alargura e a geometria do interstício formado entre os anéis de desgaste daspartes fixa e móvel da turbina. Dentre outras aplicações, o sistema parasimulação do comportamento de labirintos de turbinas permite avaliar,experimentalmente, a perda de carga nos labirintos em diferentescondições de funcionamento, variando-se, por exemplo, a pressão deentrada do fluido e a velocidade do rotor. O sistema permite ainda o cálculoexato dos coeficientes envolvidos no cálculo da perda de carga noslabirintos, dispensando assim a utilização de ábacos e aumentando aprecisão dos cálculos.
