ARRANJO DE VEDAÇÃO PARA REALIZAR UMA CONEXÃO ELÉTRICA, APARELHO PARA ACIONAR UM COMPRESSOR DE UM FLUIDO EM FORMA DE VAPOR E MÉTODO PARA MONTAR O APARELHO

Classificação IPC

Prioridades unionistas

Resumo técnico

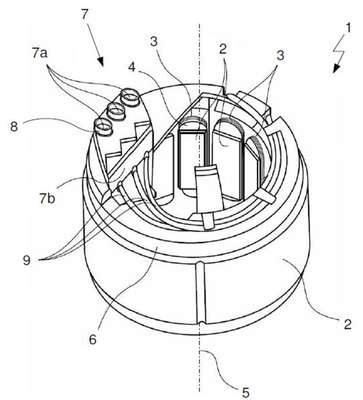

A invenção refere-se a um arranjo de vedação para realizar uma conexão elétrica através de uma parede de um alojamento para um dispositivo para acionar um compressor. O arranjo de vedação apresenta um elemento de conexão (10) eletricamente condutor, disposto sendo guiado através de uma abertura de passagem cônica da carcaça (20), que é circundado pelo menos em regiões em toda extensão por um elemento de vedação (15). O elemento de vedação, neste caso, é projetado como um cone oco-truncado e, fica disposto de maneira estanque entre uma superfície de vedação cônica (14) do elemento de conexão (10) e uma superfície de delimitação da abertura da passagem, o elemento de vedação em relação à carcaça (20). O elemento de conexão (10) fica disposto inserido através de uma passagem de conexão (7a) de um elemento de alojamento (7) com uma parede (8) inserido na carcaça de conector (7b). O elemento de vedação (15) apresenta uma primeira superfície de vedação (18) assim como uma segunda superfície de vedação (19) para vedar o elemento de conexão (10) em relação à carcaça (20) e uma terceira superfície de vedação (19a) para vedar o elemento de conexão (10) em relação à parede do elemento de alojamento (7).A invenção refere-se ainda a um dispositivo para acionar um compressor de um fluido em forma de vapor, em particular um motor elétrico, com o arranjo de vedação assim como um método para montagem e uso do dispositivo de acordo com a invenção.
