SONDA DE TEMPERATURA DO AR TOTAL

Classificação IPC

Prioridades unionistas

Resumo técnico

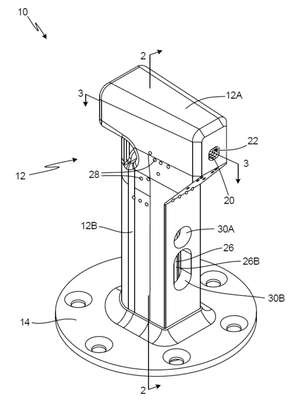

SONDA DE TEMPERATURA DO AR TOTALUma sonda de temperatura do ar total inclui um alojamento incluindo uma concha de entrada, uma saída, uma passagem de fluxo de ar principal se estendendo da concha de entrada até a saída, uma saída que se estende através do alojamento e uma passagem de fluxo de sensor de temperatura do ar total e um conjunto de sensor posicionado na passagem de fluxo de sensor de temperatura do ar total. A passagem de fluxo de ar principal inclui uma superfície de entrada superior se estendendo da concha de entrada, uma superfície de entrada inferior oposta à superfície de entrada superior e se estendendo da concha de entrada, uma superfície de saída superior se estendendo da superfície de entrada superior até a saída e uma superfície de saída inferior oposta à superfície de saída superior e se estendendo de um ponto de divisão no alojamento até a saída. A passagem do fluxo de sensor de temperatura do ar total ramifica para fora da passagem de fluxo de ar principal e se estende até a saída. A superfície de saída superior é consistentemente côncava em direção à saída.
