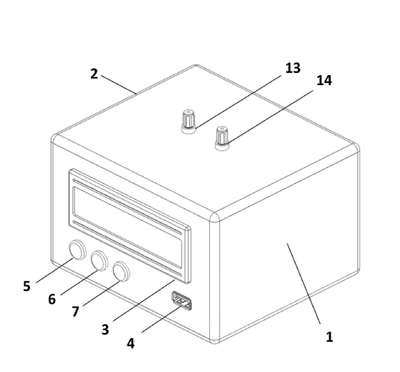

Patente de Invenção DISPOSITIVO PARA CONTROLE DE VAZÃO EM BOMBAS MONOFÁSICAS DE CHILLERS DE ABSORÇÃO de INSTITUTO FEDERAL DE EDUCACAO, CIENCIA E TECNOLOGIA DA PARAIBA — IPC F04C 14/08. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO PARA CONTROLE DE VAZÃO EM BOMBAS MONOFÁSICASDE CHILLERS DE ABSORÇÃOA presente invenção trata-se de um dispositivo de controle de vazãoembarcado e de baixo custo, capaz de promover variações de vazão volumétricaem chillers de refrigeração por absorção. Faz-se uso de um microcontrolador (8)que recebe e interpreta sinais de vazão volumétrica por meio do conector deinterfaceamento (14), o qual estabelece uma ação controladora a partir de umvalor de vazão pretendido, monitorando o sinal senoidal de tensão com o auxíliodo circuito eletrônico zero crossing (9). A partir de um circuito de potência (10)com um optoacoplador (11), o microcontrolador (8) promove a variação datensão de alimentação de uma bomba monofásica, alterando sua característicaconjugado/velocidade. Pelo dinamismo e todos os elementos diferenciais quetraz, a presente invenção torna-se interessante e bastante viável industrialmentebem como para o meio acadêmico quando levado em conta o processo deconstrução, da parte eletrônica e toda a programação envolvida.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Indeferimento
#9.2
27/05/2025
RPI 2838
Conhecimento de parecer técnico
#7.1
19/11/2024
RPI 2811
Publicação do pedido de patente
#3.1
01/12/2020
RPI 2604
Pedido de patente depositado
#2.1
27/08/2019
RPI 2538
Exigência - art. 21 da LPI
#2.5
16/07/2019
RPI 2532
Requerimento de pedido de patente
#2.10
Número de Protocolo '870190049240' em 27/05/2019 11:41 (WB)
