NOVO MECANISMO DE EIXO PIVOTANTE CENTRAL PARA A PROTEÇÃO DE GABINETES ANTI FURTO E ANTI VANDALISMO

Classificação IPC

Resumo técnico

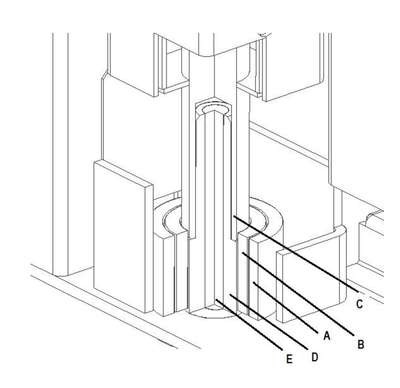

NOVO MECANISMO DE EIXO PIVOTANTE CENTRAL PARA A PROTEÇÃO DE GABINETES ANTI FURTO E ANTI VANDALISMO O presente pedido de patente de invenção refere-se a um mecanismo deproteção de gabinetes anti furto e anti vandalismo, através da construção de umeixo pivotante central, visando a criação de sistemas de cabine de transmissão dedados mais seguras e reforçadas do que as apresentadas no mercado. Outramotivação do presente pedido de patente de invenção está no fato de que oreferido eixo pivotante central é um sistema altamente resistente de proteção paraas grades de proteção de cabines de transmissão de dados, que impede ovandalismo ocorrido nas mesmas e que substitui o sistema convencional dedobradiças. O eixo pivotante central (eixo giratório) é construído como a estruturasemelhante à estrutura de uma cebola, ou seja, em camadas (no total de quatrocamadas, denominadas de A, B, C e D). A primeira camada (mais externa) dacamisa giratória (A) é formada por um tubo metálico e faz parte do primeiro eixogiratório com dureza Brinell 95HB. Ao ser destruída, no ato do vandalismo, acamisa giratória (A) começa a girar, impedindo que o vândalo destrua a segundacamada (mais interna) (B), de dureza Brinell 123HB e perdendo muito tempo paraque ocorra a destruição de todo o mecanismo de proteção. Após a camisagiratória (B), existe um segundo eixo (mais interno), o qual é formado por ummaterial metálico de dureza Brinell 123HB (camada (C)). Dentro desse eixo há umsegundo eixo (camada (D)) de dureza Brinell de 123HB e interior à camada (D)existe uma camada mais interna, denominada de (E) formada de um material dede dureza Brinell de 486HB. O referido sistema de eixo pivotante central, é entãoinserido na estrutura do conjunto de porta frontal do gabinete anti furto, através doponto (21) e no ponto X. O presente pedido de patente de invenção é aplicado naárea da engenharia mecânica e na área de segurança, em especial, emmecanismos de proteção de gabinetes anti furto e anti vandalismo e afins.
