EQUIPAMENTO CILÍNDRICO BIPARTIDO DE VEDAÇÃO PARA JUNTA TELESCÓPICA

Classificação IPC

Resumo técnico

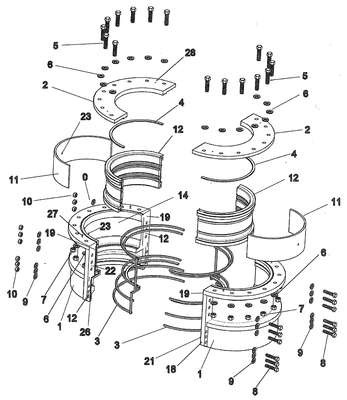

"EQUIPAMENTO CILÍNDRICO BIPARTIDO DEVEDAÇÃO PARA JUNTA TELESCÓ PICA ".Compreende um corpo cilíndrico (10) bipartido (1) com faces nas laterais (15)fabricado a partir de chapas calandradas de aço, com um alojamento usinado (14) emtoda face lateral e no interior do diâmetro do cilindro (1) para instalação doselementos de vedação de borracha (3) e instalação do elemento de vedação deborracha especial (12), assim como as placas defletoras (11), sendo estas placasresponsáveis pela estrutura rígida do elemento de vedação principal de borrachabipartido (12), quando todo conjunto é montado no interior do corpo cilíndricobipartido (1) é instalada a tampa bipartida (2) com o anel de vedação retangular (4) emcima da flange superior do cilindro bipartido (1), de modo a manter o elemento 20 devedação principal de borracha bipartido (12), dentro do alojamento (14), estamontagem é guiada com orientação de quatro pinos guias (27), para facilidade demontagem e alinhamento dos furos (28) para passagem dos parafusos sextavados (5)com arruelas (6), onde é realizado o torque dos parafusos sextavados (5) contra asporcas sextavadas (7) e suas respectivas arruelas (6), após esta montagem doselementos de vedação interna (12), (3) é realizado a descida por cabos de aço fixadono olhal (31) de cada meia banda do corpo cilíndrico bipartido (1), este procedimentode descida é simétrico em volta do tubo de diâmetro menor, denominado barrileteinterno (16) até chegar no perfil (20) da flange da junta telescópica (13) e ser montadaas duas bandas (1).
